コンバーティングの未来はZEROから始まる

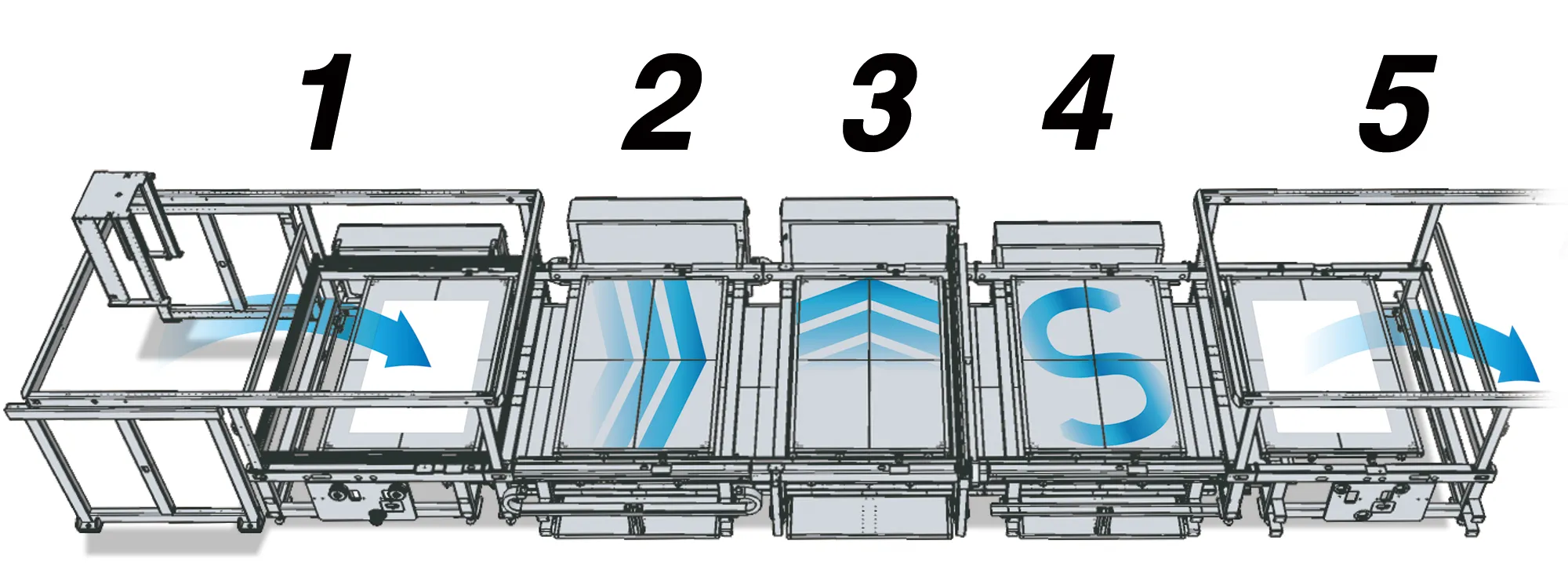

パッケージやディスプレイ図面の大半はX・Y方向へのカット線・罫線が多く含まれており、 一つの製作物の約80%以上はこのXかY方向への加工となります。ZEROはこれに着目し、 X軸・Y軸・斜め及び円弧の加工を専用ユニットに振り分けて同時加工するというこれまでに無い概念により、 圧倒的な加工時間短縮を実現しました。

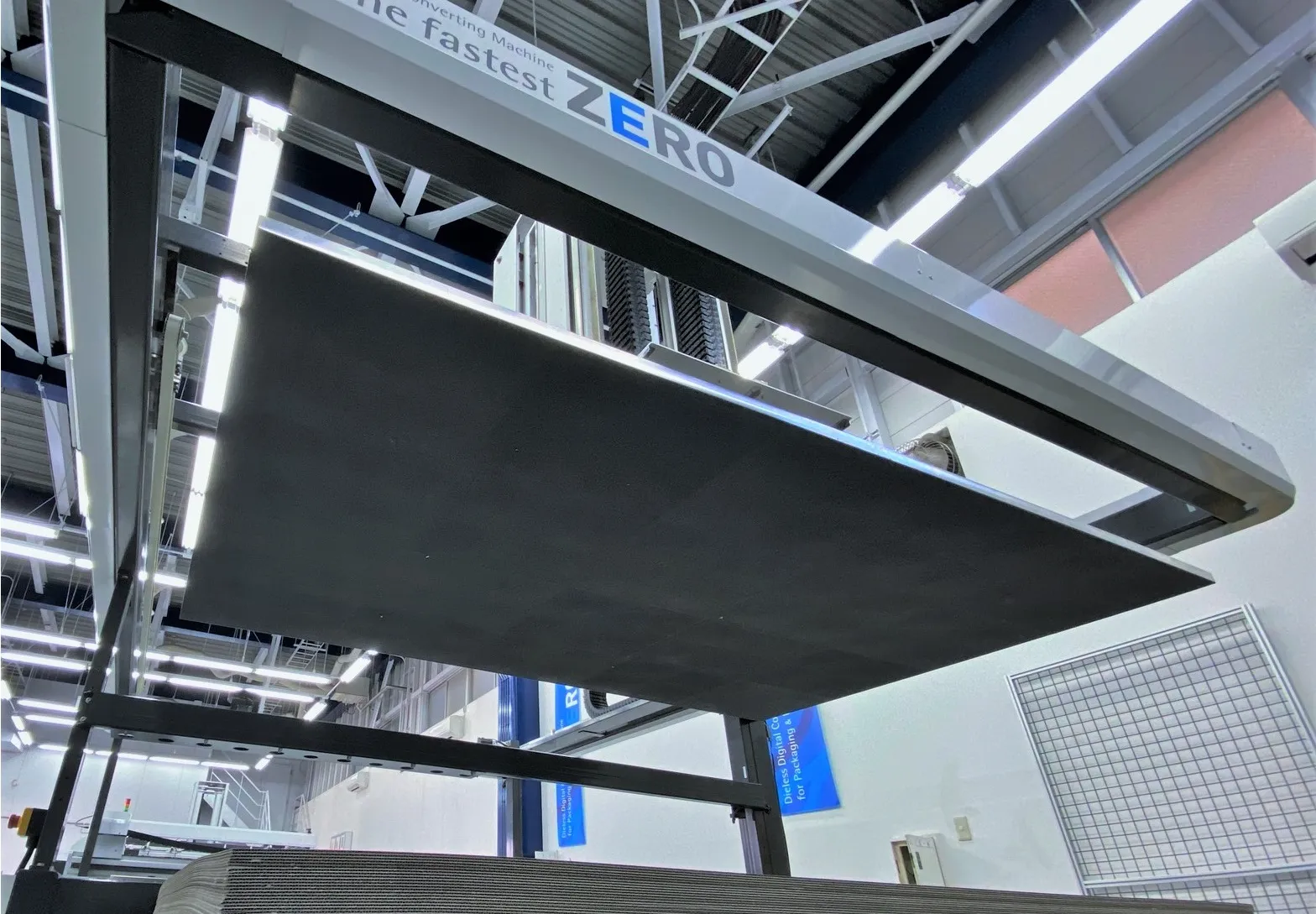

フォークリフトを使用したパレットtoパレット対応のローダー及びアンローダーと循環型シャトルテーブルにより、 加工を開始するとあとは全自動で加工を行う完全無人生産を実現しています。
ZEROは非常にカスタマイズ性の高い、フレキシブルな加工システムです。 取り扱う資材や加工の条件に合わせて加工ステージやツール構成を要望に合わせてカスタマイズすることが可能で、 デジタルコンバーティングマシンの新世代ともいえる高速・高効率・高生産性を提供します。
各ステージへの加工線の振り分けはZeroCCが自動で行いますが、形状によっては特定のステージに加工が偏るケースもあります。その場合は、手動で加工を担当するステージを振り分け直すステージチェンジ機能があります。
各ステージの加工時間のバランスを取ることにより、加工待ち時間を減らし、生産性をアップさせます。

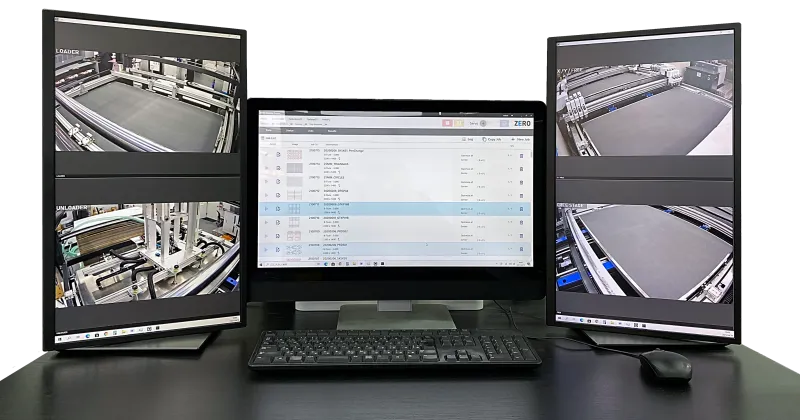

またZeroCC にはシミュレータ機能があり、加工時間を見ながらジョブプランニングができます。
ステージチェンジ機能とシミュレータを同時に使い、最適な加工計画を実現します。
ZEROのワークサイズは、汎用性が高く、業界で最もニーズの多い2サイズをラインナップ。
それぞれのテーブルサイズに応じて、X及びYステージの生産効率を最適化するためにツール本数をカスタマイズすることができます。
ZERO 2516 | ZERO 3218 | |
---|---|---|
ワークエリア | 2500 x 1600 mm | 3200 x 1800 mm |
Xステージツール | 6 ナイフ, 6 罫線 | 8 ナイフ, 8 罫線 |
Yステージツール | 6 ナイフ, 6 罫線 | 5 ナイフ, 5 罫線 |

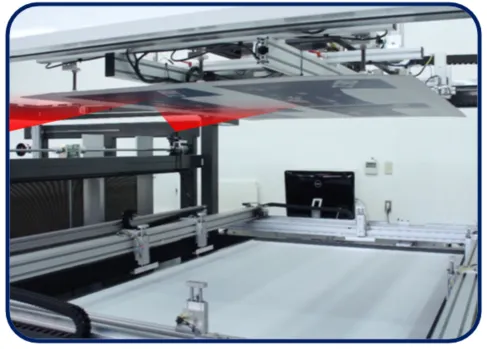

印刷面を下にしてパレットをローダーゾーンに置きます。カメラシステムでピックアップアームが通過するときに、ボードを下から読み取ります。
マークが読み取られると、スタッカーユニットがシフトおよび回転して、各ボードをZEROのシャトルテーブルに適切に配置します。

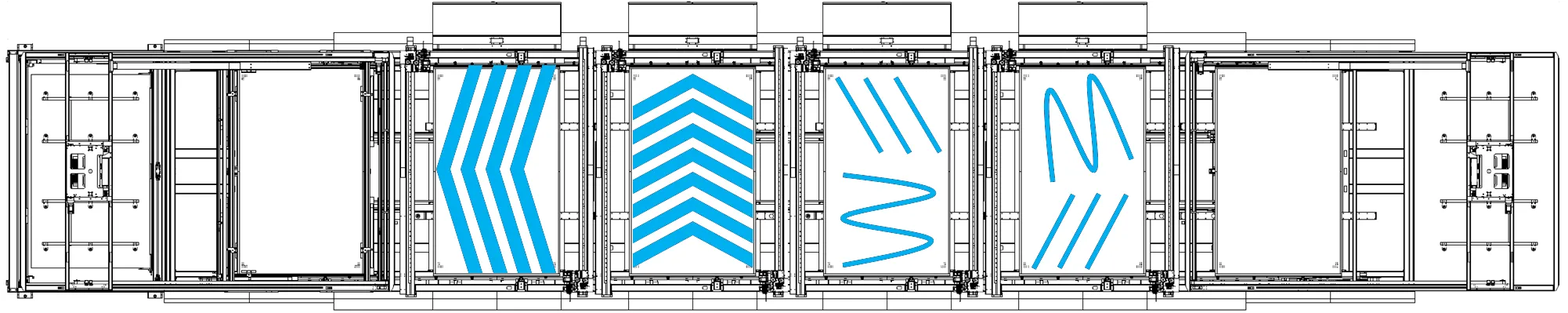

XYFF 2516 |
XYFF 3218 | |
---|---|---|
ワークエリア | 2500 x 1600 mm | 3200 x 1800 mm |
Xステージツール | 6 ナイフ, 6 罫線 | 8 ナイフ, 8 罫線 |
Yステージツール | 4 ナイフ, 4 罫線 | 5 ナイフ, 5 罫線 |
フリーステージ 1 | 2 ナイフ, 2 罫線 | 2 ナイフ, 2 罫線 |
フリーステージ 2 | 2 ナイフ, 2 罫線 | 2 ナイフ, 2 罫線 |
F 2516 | F 3218 | |
---|---|---|
ワークエリア | 2500 x 1600 mm | 3200 x 1800 mm |
Fステージツール | 2 ナイフ, 2 罫線 | 2 ナイフ, 2 罫線 |
FF 2516 | FF 3218 | |
---|---|---|
ワークエリア | 2500 x 1600 mm | 3200 x 1800 mm |
フリーステージ 1 | 2 ナイフ, 2 罫線 | 2 ナイフ, 2 罫線 |
フリーステージ 2 | 2 ナイフ, 2 罫線 | 2 ナイフ, 2 罫線 |
